如何建设标准化机房（二）

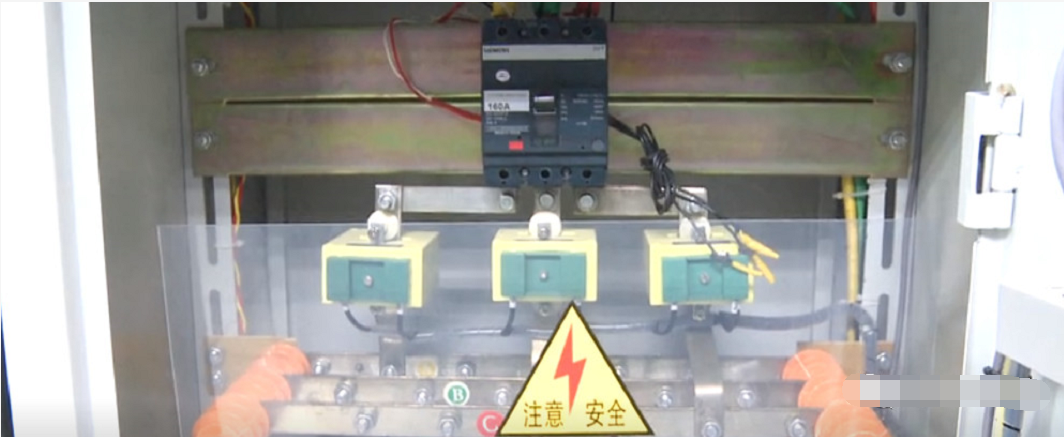

一、机房配电

机房供电电源及方式机房供电采用380/220V电压、50Hz频率和三相五线制，即TN-S系统的配线方式。电子信息系统机房内的低压配电系统不应采用TN－C系统，而应采用TN－S系统。机房每个机柜配两个UPS专用的电源插座盒。主机房地面面板安装若干个市电电源弹起插座。机房所有插座均采用普通电源插座和弹起式铜插座,普通电源插座安装在墙壁上, 弹起式电源插座安装在防静电地板上。普通电源插座安装根据机房规模安装若干个，安装在墙壁上距机房地板0.3米处。

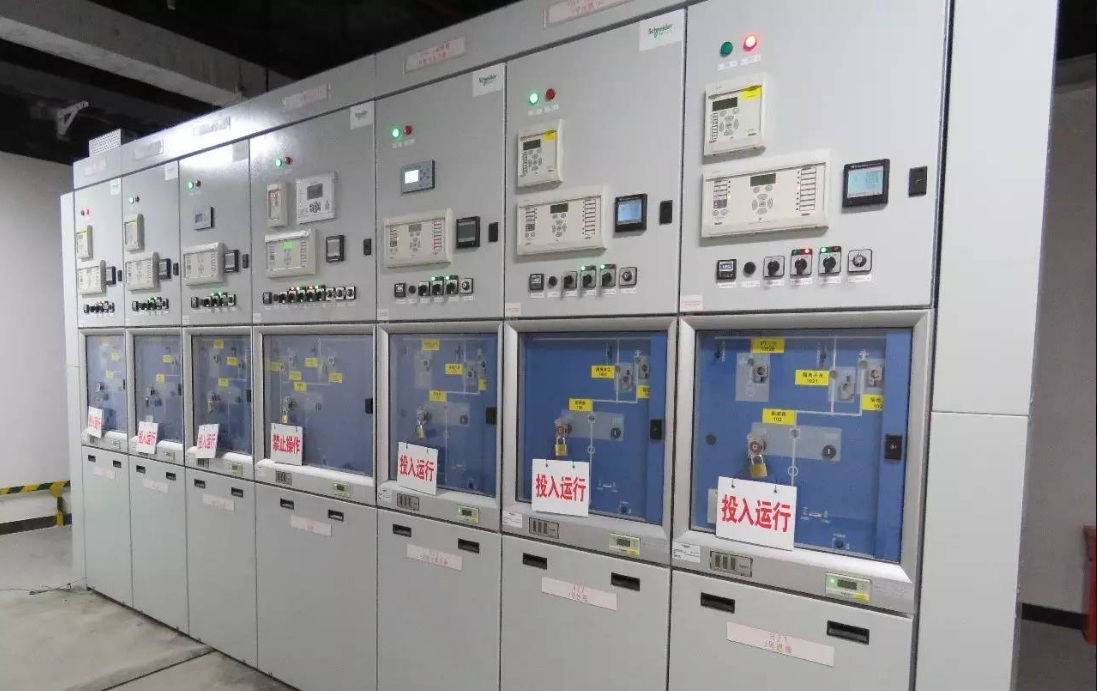

二、不间断供电系统及市电配电柜

机房UPS设备选择合适的容量，两台并机使用，当正常工作时，按负载分担工，当一旦有故障时，另一台能够全载工作。单机系统是指单台UPS给负载供电，UPS宕机可能引起负载掉电，可靠性最低。机房市电负荷为空调、新风机、照明和市电插座等；其余UPS负荷为网络前端设备，同时还为应急照明灯具供电；市电配电柜一般安装在一楼UPS机房，配电柜做为电源进线，即市电配电柜。

三、接地和防雷系统

机房设有四种接地形式，即计算机专用直流逻辑地、配电系统交流工作地、安全保护地、防雷保护地，这四种直流逻辑地、交流工作地、安全保护地、防雷接地均利用大楼联合接地体（接地电阻小于1欧姆）。并在机房设置等电位接地箱。用接地母线与大楼联合接地体相连。机房地板支架、机柜外壳等不带电的金属部分均应与此接地网相连。机房设均压等电位带即30*3mm 铜带接地网，敷设在活动地板下，依据计算机设备布局，纵横组成网格状，配有专用接地端子，用软铜线以最短的长度与计算机设备相连。计算机直流地需用接地母线引至等电位带。交流工作地即零线，随电源线同时引入机房。容易产生静电的活动地板采用导线布成泄漏网，并用干线引至等电位箱接地端子。活动地板静电泄漏支线连接机房地板下30*3mm 铜带接地网，静电泄漏支线采用ZR-BVR-4mm2导线，支线导体与地板支腿螺栓紧密连接，支线做成网格状，间隔2.4米*2.4米，避免静电对设备的损坏及静电引起的随机故障并保障人身安全。所有市电用电设备实现两级防雷处理，一级在大楼总配电室中（已做好），二级在机房市电配电柜中。机房的交流低压供电系统采用防雷保护措施，机房的主电源进线，和UPS配电处安装浪涌保护器，将可能产生的各种电源扰动，限制在设备能够承受的范围内。并且浪涌电源引入接地网上，确保设备安全。

四、电缆敷设、配管与线

机房的电缆均采用阻燃线缆，满足防火要求。其中为防止电磁干扰，UPS的插座接线采用阻燃型计算机专用电缆，例如ZR-RVVP3*2.5线缆。照明可采用ZR-BVR2.5电缆。所有线缆均采用穿镀锌金属线槽及镀锌电线管敷设。

五、精密空调及机房环境监控系统

根据机房大小，需要若干台精密空调，对机房温度、湿度、空气的洁净度等参考进行自动调节。送风一般采用下送上回方式，划分区域进行送风。机房环境监控系统覆盖机房所有电源、电压、电流，机房的温湿度进行监测。
