门禁控制系统接线原理图及如何安装布线（一）

一、门禁系统的基本组成

门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。

1.智能卡

在智能门禁系统当中的作用是充当写入读取资料的介质。

      2.控制器

是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之间的通讯方式一般均采用R485、R232及韦根格式。

3.锁具

是整个系统中的执行部件。目前有三大类：电控锁、磁力锁、电插锁。根据用户的要求和门的材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。作为执行部件，锁具的稳定性、耐用性是相当重要的。

4.电源

电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽略电源的重要性。门禁系统一般都选用较稳定的线性电源。

5.管理软件

负责整个系统监控、管理和查询等工作。管理人员可通过管理软件对整个系统的状态、控制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。

二、设备特性

1.485控制器特性

485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用485集线器可以扩展多条总线。支持多达6个输出和10个输入。型号有单门、双门、4门等。

2.TCP/IP控制器特性

以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485接口空间；支持多达6个输出和10个输入。是一个可以通过以太网进行远程管理的门禁系统。型号有单门、双门、4门等。

三、设备接口

1.读卡器接口

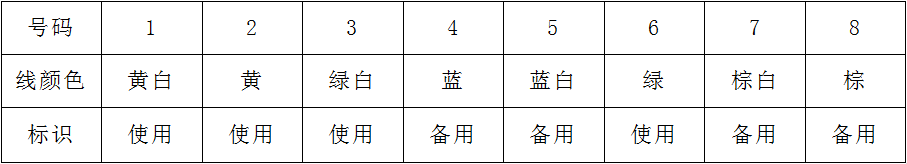

读卡器做为读卡输入设备，通讯协议是WG26/34等。分别是ReaderA和ReaderB，ReaderC、ReaderD。单门对应AB，分别表示进门、出门；2门的有4个：AB代表门1的进出读卡器， CD代表门2的进出读卡器。4门控制器ABCD读卡器对应1-4门。读卡器接线的时候使用5条线。

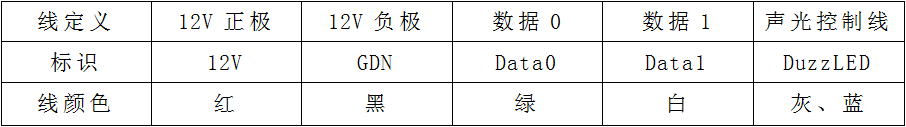

其中声光控制线在读卡器上面有2条线，在这里合并接在一起。也可以不接，不接的时候在刷卡将不能通过声光判别是否有效刷卡。这里的颜色不一定是实际情况，部分型号和厂家的读卡器有不同的颜色表示，请按实际标识对应接线。读卡器到控制器距离理论值不能超过100米，实际应用控制在80米以内。

2.输出接口

输出接口包括锁控制接口和报警输出以及火警输出3类。

所有的输出接口都是干接点，也就是只提供开关功能。通过这些接口来对被控制设备进行通断动作。

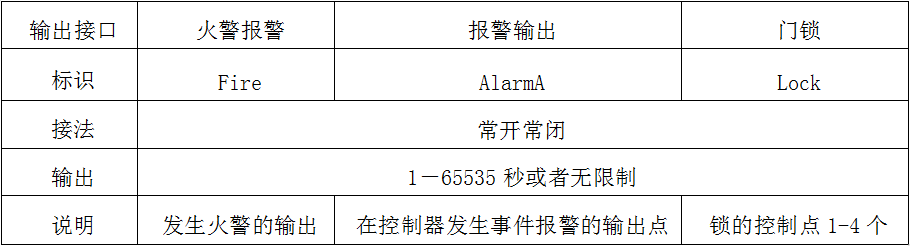

接口列表

输出端子每组输出都是由常开、常闭、公共端组成。接线的时候公共端必须接，另外根据接线的设备选择常开或者常闭。

（1）一般接线：电源正极——公共端（COM），常闭NC（常开NO）——锁正极，锁负极——电源负极。

（2）断电开锁：当断开电源时，锁打开阳极锁、磁力锁等断电闭合的设备选择常闭。

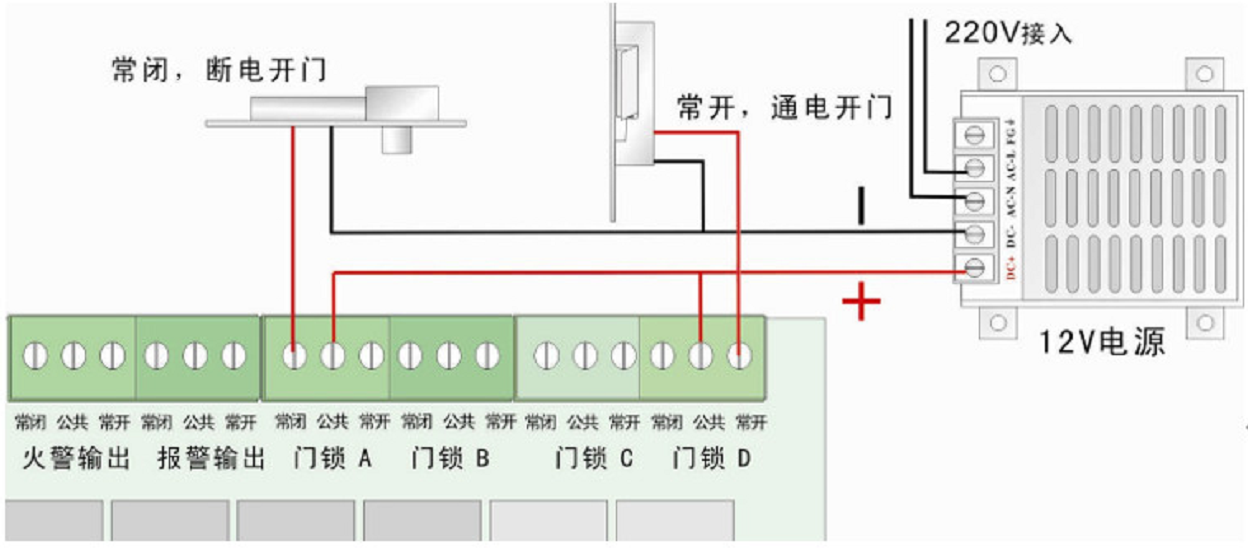

（3）通电开锁：当接通电源时，锁打开阴极锁、电控锁等通电断开的设备选择常开也可以用门禁控制非锁类设备，如灯、自动门、电梯、三棍闸机，接线方法同上。参考见下面接线图：

3.输入接口

控制器默认多个输入接口，所有的输入接口都是通断动作，也就是使用开关设备来控制，接线不分正负，如按钮、碎玻等。要使这些接口发生作用，必须是使他们断开或者连接的变化的时候。如按钮是重断开变为连接的时候表示按钮按下。

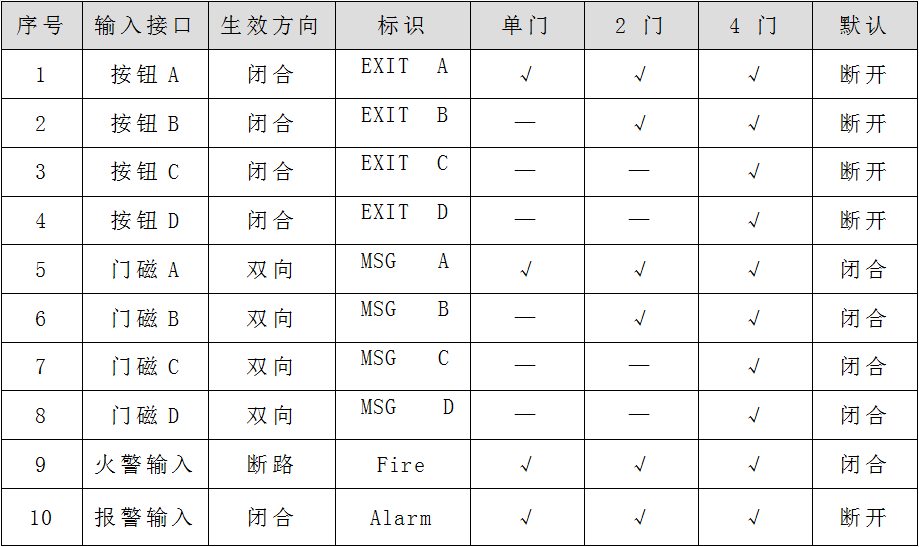

输入接口表配置

门磁是检测门状态的输入点。门的状态：当门磁闭合且锁输出为闭合的时候门闭合，门磁断开或者锁输出为开门的时候门即表示开安装后如果不使用门磁功能，请短接门磁输入。

4．通讯接口

（1）485控制器接口：485系列控制器默认通讯接口使用485通信，通信距离1200米，波特率9600。多台控制器通信的时候，使用总线结构。通信线从电脑上的 232-485转换器接到第一台控制器，再从第一台控制器接到第2台，第2台接到第3台，如此顺序连接。接线方法为正接正、负接负。

（2）TCP/IP控制器接口：TCP/IP控制器使用网线接口，通过网线与交换机联接默认通讯接口使用以太网口，接口为标准RJ45，接线时请按标准制作水晶头。控制器保留485接口通信的空间，默认不支持该接口，需要焊接元件才能支持。

RJ45接口

插上RJ45水晶头后，如果网络线联通正常，通信灯的绿灯常亮；传输数据时候黄灯闪烁。

下期精彩继续，敬请关注。
