门禁控制系统接线原理图及如何安装布线（二）

四、控制复位器

控制器提供复位功能，复位操作方法如下：

1.硬件复位

（1）断开电源

（2）拔下复位挑线（红色JP8）

（3）通电，等2秒（TCP/IP控制器为35秒）

（4）控制器鸣叫2 声

（5）断电

（6）插上跳线

（7）通电复位完成

说明：硬件复位后，所有的参数变为默认值（TCP/IP 控制器包括 IP地址），删除全部记录。如果复位 后控制器鸣叫不断，表示复位不成功。

2.Web复位（此复位方法只适用于TCP/IP控制器）

（1）打开浏览器，如IE，输入控制器IP地址，回车。

（2）看到登录界面，输入密码。

（3）登录后单击复位按钮后，关闭浏览器IE。

（4）控制器将开始重新启动，启动时间30秒后复位完成。

说明：Web 复位后，IP地址保持不变，其他数据变为默认值。

五、参考接线图

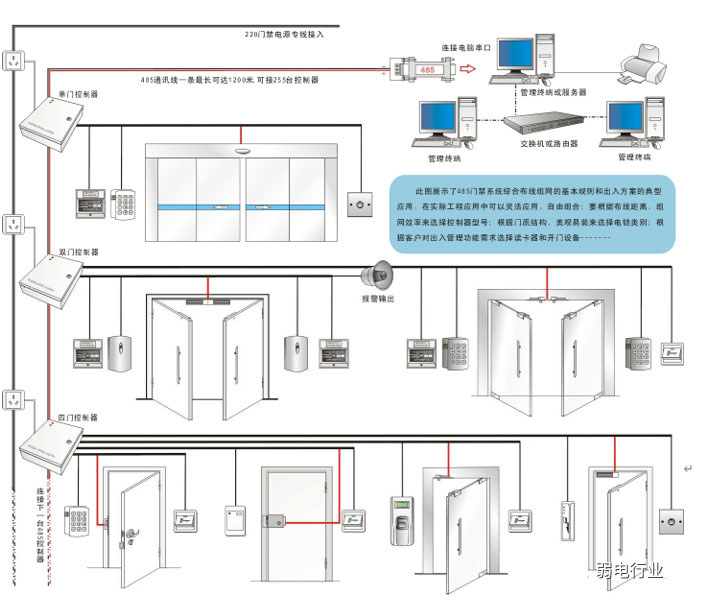

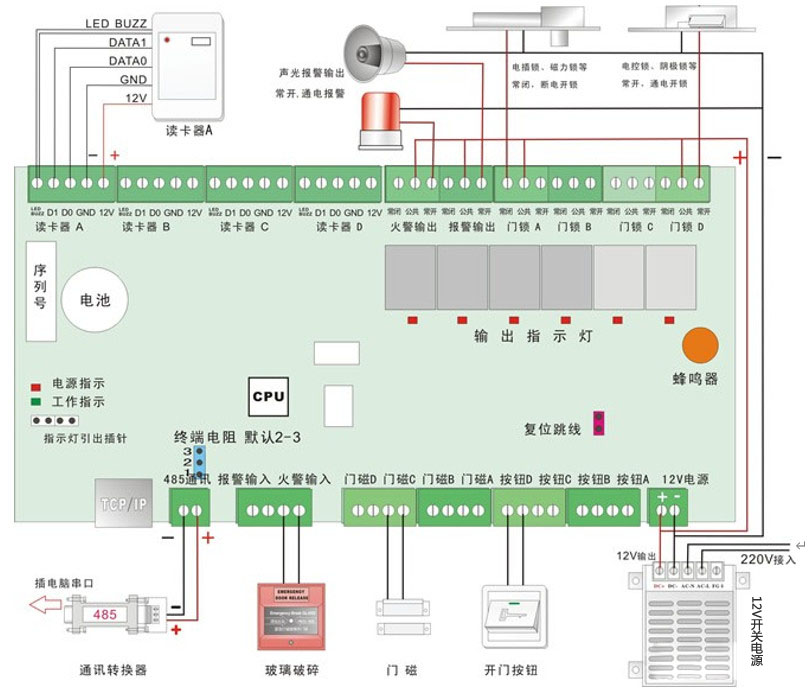

1.2门和4门接线图

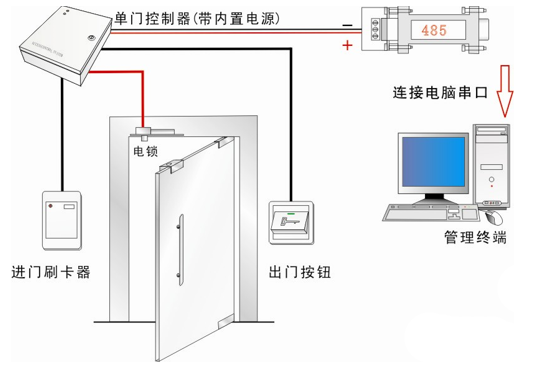

2. 单门接线图

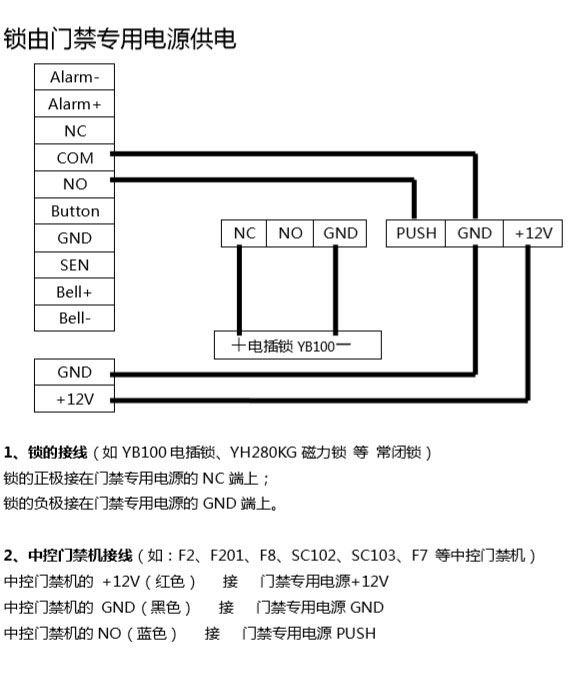

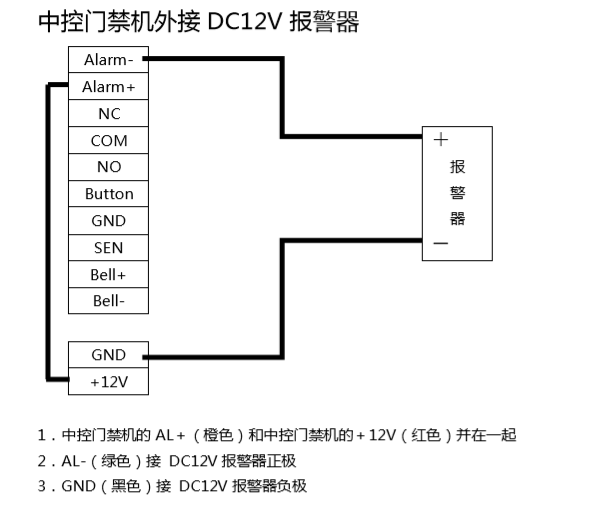

3.中控门禁机接线示意图

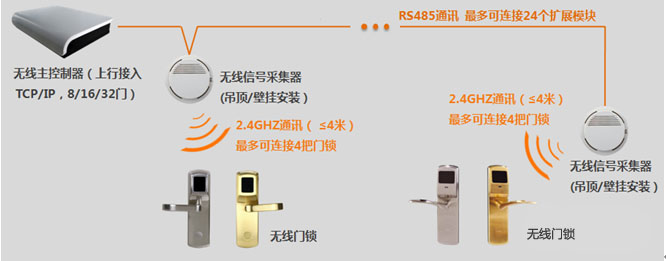

4.无线实时联网门禁

无线实时联网门禁系统是应用无线传感技术，对无线一体化智能宾馆锁实现无线联网，其本质上就是一个物联网系统，所以也可以称为物联网无线门禁系统。

就功能而言，在办公楼宇的场合完全可替代传统的有线联网门禁系统。该系统由一体化无线智能宾馆锁、无线门禁主控器（含天线扩展模块）及管理软件组成。

六、门禁系统的安装使用

1.基本配置

一个最简单不联网门禁系统的配置包括：一台门禁一体机，一个12V电源，一个出门按扭，一把电锁一个最简单的联网门禁系统的配置包括：一台门禁控制器，一个 12V电源，一个出门按扭，一把电锁一个读卡器，一个485通讯转换器。（如下图）

2.建议安装调试过程

（1）安装控制器主机，接通电源，短接出门按钮，观察继电器动作和继电器开锁指示灯状态变化。

（2）接通485通讯，安装软件，在软件里面添加控制器，注意填写正确的序列号。

（3）打开调试界面观察通讯情况。

（4）观察是否正常通讯，通讯后用软件开关门，是否成功。

（5）%安装读卡器，刷卡操作是否有正确的记录。

（6）增加用户、发卡、授权操作，下载卡到控制器，刷卡观察记录是否正常。

（7）安装锁接上锁的连接线，再刷卡后观察记录和锁是否正常。

（8）安装其它附属设备如按钮等。

3.门禁系统的施工布线规范和注意事项

（1）读卡器到控制器的线：建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合 法卡可不接LED 线），数据线Data1Data0 互为双绞。最长不可以超过100 米。屏蔽线接控制器的GND。

（2）按钮到控制器的线：建议采用两芯线，线径在0.３平方毫米以上。

（3）电锁到控制器的线：建议使用两芯电源线，线径在1.0平方毫米以上。如果超过50米要考虑用更粗的线或者多股并联，或者通过电源的微调按钮，调高输出电压到14V左右。最长不要超过100米， 一般控制在60米以内。

（4）门磁到控制器的线：建议选择两芯线，线径在0.3平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。

（5）控制器到控制器之间：以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。线径在0.3平方毫 米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND 进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。

485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过请选用485HUB或者中继器来改善通讯环境。

4.布线说明

所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。 建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。 请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。不要将控制器和其他大电流设备接在同一供电插座上。读卡器、按钮的安装高度是距地面1.45米，可以根据客户的使用习惯，适当增加或者降低。 控制器建议安装在弱电井、天花板口等便于维护的地点。接线端子注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。
