网络监控图像有几路不显示是什么原因


一、线缆问题

监控安装好后,插电调试,结果有几路摄像头的图像不显示。一般出现这样的情况,首先会把问题定位在码率上,降低码率来解决问题,但是降低了码率问题还是存在。然后检查网线,一看网线都在100米内,使用是超5类线,用测线仪测量,线都是通的,都没有什么问题。同时,在电源上花了些时间检测,还是没有发现问题的所在。最后发现这几路不显示的图像,监控都是离主机80-90米左右的距离,理论上没有什么问题,但问题如此集中在80-90米的监控上面,就是个问题,于是就把网线拆下来,测电阻,结果发现电阻在30多欧上。是网线出了问题,网线应该是铜包铝网线,并不是无氧铜的,没有在正规渠道购买,正规无氧铜网线的电阻100米不超过10欧,全部换国标线问题解决了。



二、供电问题

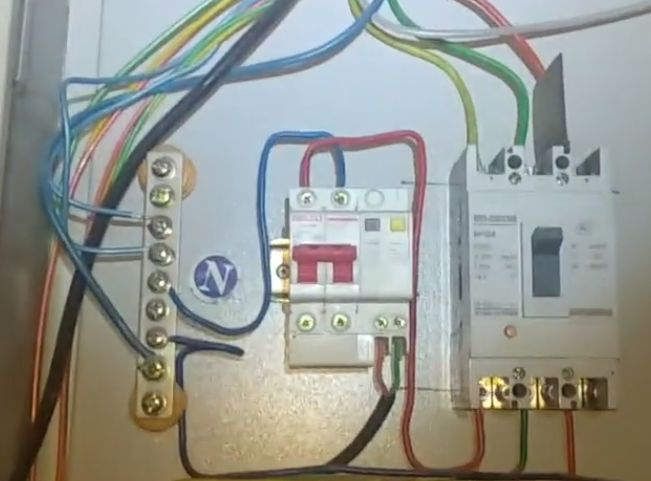

一个维保的项目,突然有十几路的图像不显示,这种大面积的图像不显示,我们一般首先想到的是供电问题。于是检查电源,发现这十几路监控都是一路供电的,所以应该是供电出了问题,然后从弱电箱到电源一路检测,最终发现问题出现在漏电断路器上。按漏电断路器不跳闸,经过万用表测试,确实是漏电断路器坏了,于是换个新的,那十几路不显示的监控图像都显示了。所以在监控维护的时候,漏电断路器需要定期查看。

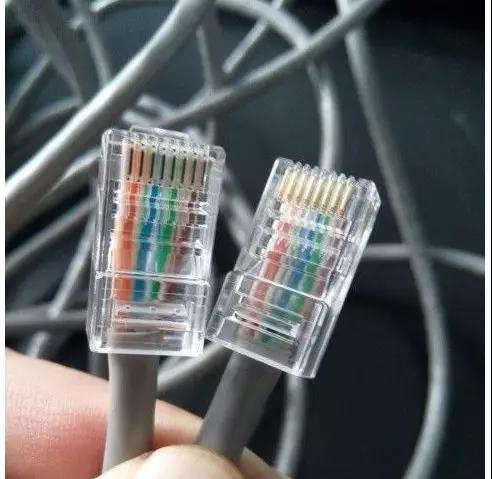

三、水晶头没做好

监控项目做完,发现有一路摄像头没有图像,其它的都是完好,怎么回事?


我们会把可能发生故障大方向的问题都一一检测,电源供电、换摄像头、测网线,依旧没有解决,这是个非常容易忽略的细节问题,很多朋友在做水晶头施工时,网线钳给双绞线去皮时,用力太大,造成一根网线几近断开,或者水晶头没有按标准顺序接线,测试能通,但在千兆网络中就会丢包严重等。重新按标准方式制作水晶头,问题可以解决。



四、核心交换机使用不当

200路新装的监控,项目做好后,经常有几十路监控不显示,时好时坏,什么原因?这类问题刚开始都会想到带宽或ip地址设置不当,当调低了码率和检查了ip后,发现问题依然存在。于是就对监控的ip地址进行批量ping下。



使用以下批量ping命令:

for /L %D in (1,1,255) do ping 10.168.1.%D



当输入批量命令后,那么它就自动把网段内所有的ip地址都ping完为止。代码中的这个(1,1,255)就是网段起与始,就是检测网段192.168.1.1到192.168.1.255之间的所有的ip地址,每次逐增1,直接到1到255这255个ip检测完为止。发现有一些ip地址ping不通,所以就是检查交换机。首先问了下对方交换机的牌子,使用是平时家用比较多的交换机牌子,很明显,对于这类的200路监控的项目,某些家用比较多的牌子还是不适合,还是需要使用项目用的比较多牌子的交换机(华为、h3c、锐捷等)。


除了选择牌子之外,我们还需要估算下交换机的背板带宽与包转发率。


1.背板带宽:如果200路监控,核心交换机有4个来自汇聚层的千兆接口、2个上联的千兆端口,以及2个可能接入其它的千兆端口,所以一共可能有8个千兆口,为了保证带宽充足,则交换机背板带宽j最低要求为:(8*1000M*2)/1000=16Gbps的背板带宽。


2.包转发率:一个千兆口的包转发率为1.488Mpps/s,为了保证能够线速转发,200路监控核心交换机可能有8个千兆口在使用,则核心交换机交换最低包转发速率为:8*1.488Mpps/s=11.9Mpps。这些都是核心交换机的最低要求,实际项目中我们在选择核心交换机时一定是需要大于这些基本参数。



除此之外,核心交换机还需要看可扩展性、虚拟化、的链路聚合、冗余、堆叠等参数,这些都是影响网络系统的稳定的参数。
